ТЕМА: кодовый замок

кодовый замок 11 года, 3 мес. назад #1

  • валера
  • Вне сайта
  • Завсегдатай
  • Постов: 265
Кто знает хорошую схему электронного кодового замка? Поискав в интернете нашлось много схем, но ту что нужно не нашел.
например вот отличная схема, очень простая и в тоже время открыть такой не зная порядок пользования очень сложно

недостаток в том что в этой схеме можно нажимать кнопки уже открытых тиристоров, былоб сложнее подобрать код в замке в котором идет счет нажатий на кнопки.

Вот аналог тиристорного замка собран на микросхеме (к561ие8 )

Недостатки теже.

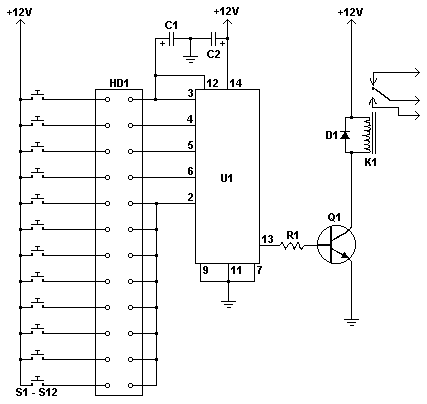

Есть специализированные микросхемы кодовых замков

Похоже что работают они также как и тиристорная схема.

Наиболее сложно подобрать код к замку в коде которого цифры повторяются и нельзя лишний раз нажимать кнопки(нужно к замку на ие8 добавить счетчик нажатий), есть конечно довольно много разработок замков на микроконтроллерах, но пока нет возможности их использовать.
-----------
Вот эта схема "digital code lock" лучше, есть возможность в коде повторять цифры, каждое нажатие считает счетчик и при одном неверном нажатии замок не откроется. Схема сырая, микросхема 561ид1 не обязательна, но без неё можно нажимать по две-три цифры из кода



по нажатии кнопки со второго генератора проходит кратковременный звуковой сигнал.
-----------------
в предыдущем рисунке много "недочётов",
проще кодовый замок сделать на одной микросхеме к561ие8

.JPG


+ тут нет дребезга контактов,
+ можно с помощью диодов повторять кнопки,
+ максимальный код девятизначный,
- откроется при одновременном нажатии всех значащих кнопок,
Изменено: 9 года, 1 мес. назад от admin.

Re: кодовый замок 11 года, 2 мес. назад #2

  • nik
  • Вне сайта
  • Завсегдатай
  • Постов: 281
вариант кодового замка, где для ввода кода используются специализированые микросхемы pt2262-pt2272, на основе которых можно сделать ввод кода по радиоканалу, по ик каналу и при помощи трех проводов.



в этой схеме дешифратор исключает срабатывание от подачи "1" на все четыре входа одновременно, в отличии от предыдущих схем где нажав четыре кнопки одновременно замок открывался. У дешифратора логическая единица, в определённый момент времени, может быть только на одном из десяти выходов. Вобщето дешифраторы определяются по количеству входов/выходов, например 2-4, 3-8, 4-16, так микросхема к155ид3(к555ид3, кр1533ид3, 74hc154) содержит четыре входа и соответственно 16выходов, но она в эту схему несовсем подходит потому что все выходы инверсные = на всех выходах напряжение питания, кроме одного на котором 0. Хотя можно конечно изменить соединения р-с тригеров таким образом чтоб их открывал 0, но с микросхемой с прямыми выходами проще.
В эту схему можно добавлять до восьми тригеров, что немного увеличит стойкость к подбору кода и незначительно усложнит схему.

----------------------

купил замок эльбор,
я думал что он более надежный чем другие замки, английские или французские...
а оказалось что его очень легко открыть,
понятное дело - при наличии определенных навыков.



Нужно срочно ставить электронный кодовый замок с открытием по радиоканалу.
Изменено: 9 года, 1 мес. назад от nik.

Re: кодовый замок 5 года, 11 мес. назад #3

  • nik
  • Вне сайта
  • Завсегдатай
  • Постов: 281
нашел несколько схем электронных кодовых замков какая лучше?

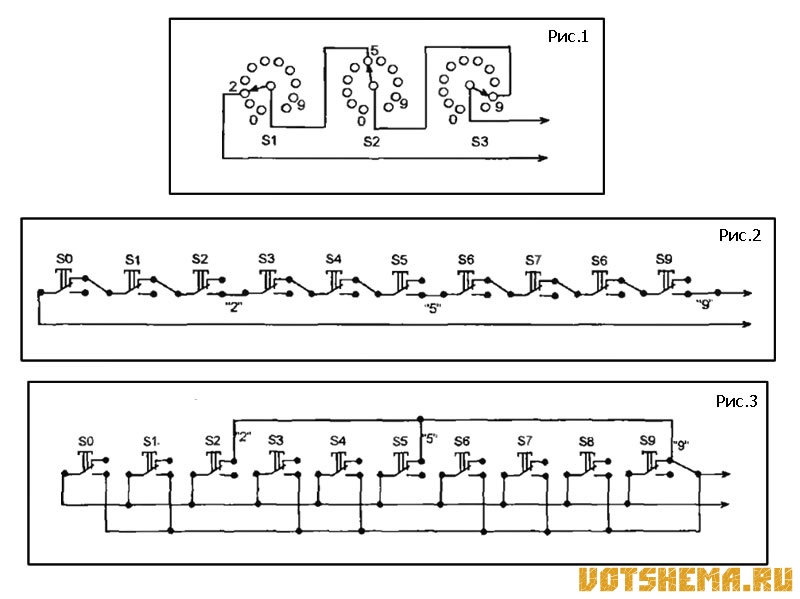

схема замка на переключателях
схема на rs триггерах
тоже на rs триггерах
схема на cd триггерах
Изменено: 5 года, 11 мес. назад от nik.

Re: кодовый замок 5 года, 11 мес. назад #4

  • валера
  • Вне сайта
  • Завсегдатай
  • Постов: 265
мне понравилась идея кодового замка с управлением по радиоканалу.
вначале собрал такую схему



оказалось что в триггере вход S главнее и когда приходит сигнал с выхода D3 замок открывается без всякого там кода. Потом переделал схему чтоб с к561ид1 сигналы приходили на входы R, результат тот-же. Потом переделал схему вот так.



Всё заработало как я и хотел.
Обьясню.
1) приемник
когда приходит сигнал с брелка на одном из четырех информационных выходов появляется единичный уровень и на выходе VT.
2) счетчик к561ие8(аналог CD4017) считает сигналы с выхода VT, по окончанию четвертого сигнала(при отпускании кнопки брелка) на выводе 10 появляется единичный уровень который через диод проходит на входы R триггеров и счетчика, устанавливая их в нулевое состояние.
3) дешифратор 4/10 к561ид1(аналог CD4028)
нужен для того чтоб точно различать какой сигнал на выходе приемника.
он преобразует двоичный код в десятичный для того чтоб замок не открылся при появлении четырех сигналов 1111.
При любой комбинации на входах ABCD единичный уровень только на одном из выходов 0123456789.
нулевой выход(вывод 3) не подключен, потому что при отсутствии сигнала(точнее когда на входах ABCD 0000) на нем единичный уровень.
4) CD триггер к561тм2 (аналог CD4013)
это элементарная ячейка памяти, запись двоичного уровня(или 0 или 1) на входе D происходит при появлении на входе С единичного уровня.
Стирается записанное в триггер при появлении на входе R единичного уровня.
от количества триггеров зависит количество знаков в коде.

Работа
После сброса на выходе 0(третий вывод) счетчика ие8 появляется единичный уровень(+5в)
который записывается в первый триггер после появления единичного уровня на входе С.
После первого сигнала с приемника счетчик переключится и единичный уровень будет только на выводе 2, а первый триггер останется записанным и на его выходе будет сохраняться единичный уровень который запишется во второй триггер если на его вход С придет единичный уровень и т.д.
При появлении единичного уровня на входе С четвертого триггера он запишется и выдаст на выход единичный уровень, а при окончании четвертого сигнала счетчик к561ие8 переключится, выдаст на вывод 10 единичный уровень, который через диод пройдет на входы R сбросив замок в начальное состояние.

По такой схеме код открытия замка - ABCD, для изменения комбинации в замке можно изменять схему соединения приемника и дешифратора. Четыре провода соединяющие их можно пере подключать в любой последовательности.
Количество комбинаций по приведенной схеме - 24, если использовать код состоящий из четырех знаков ABCD.
Но можно незначительно изменить схему, чтоб можно было повторять знаки. Тогда количество комбинаций возрастет.

по такой схеме код - ABAB.



видео о работе брелка и приемника

Изменено: 5 года, 11 мес. назад от валера.
